衣を脱いだデジカメ
J
B
人と写真をつなぐ場所

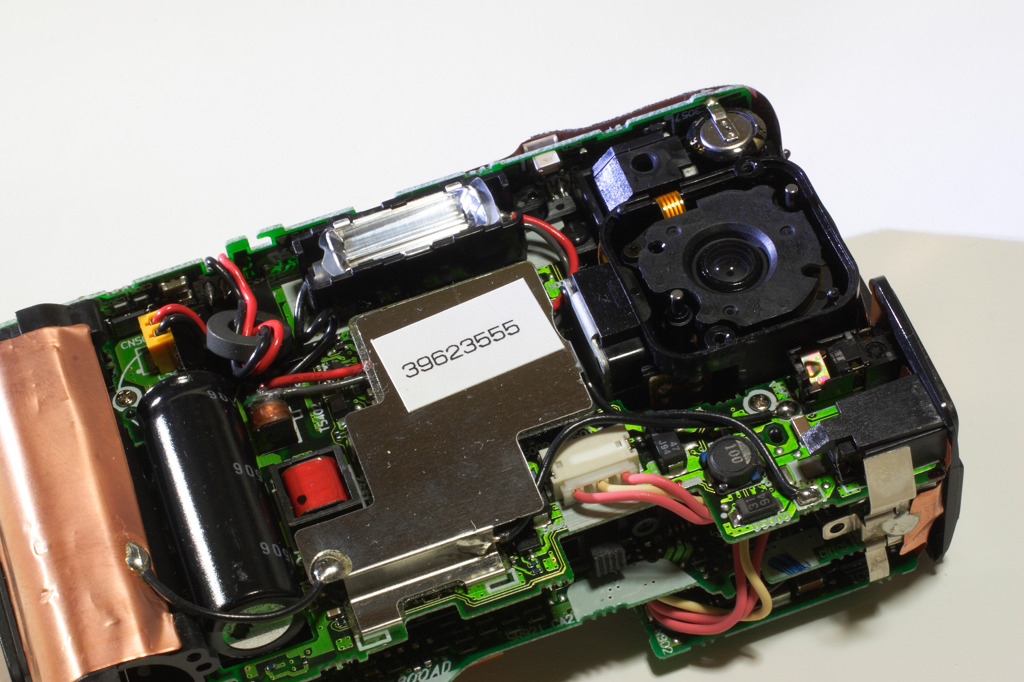

以前「写ったんです」をアップした際、「こんどはデジカメを」のリクエストが一部のユーザからありました。 しかたがないので勤務先の古いデジカメを裸にして撮ったのですが、先日前玉を外して撮り直しました。このほうがインナーフォーカスのアクチュエータで可動する部分が見えて良いと思います。♪ 古いカメラとはいえ、意外な密度に驚きました。
“Take&Lab”さん、コメントありがとうございます。 基板とコンデンサが目に付きますね。 天板の1枚を除いて3枚の基板ですから、ぎっしりという感じでした。
2010年03月31日19時59分
“瞬”さん、コメントありがとうございます。 「お部屋みたい！！」ですか。（笑 子供の発想って面白いです良いねー。^^ そう思って見直したんですが……、 基板が階層になっている辺りですかね。^^
2010年03月31日20時01分
“kaz@”さん、コメントありがとうございます。 すっぽんぽんですね。（笑 思いの外ぎっしりでしたね。 現行機ならこんな太い配線なんか使ってないと思いますが、 デジカメ普及当時はこんなものだったんですねー。
2010年03月31日20時58分
基板も何枚もあって、部品てんこ盛りで萌えますネ！ 家電・電子機器製品は古いほど、中身てんこ盛りですね。 新しくなるほど、IC内に回路が取り込まれ、基板も減り、スッキリしちゃいます。 GND強化のリードはんだ付けが随所にあったり、不要輻射対策？のコアやら・・・ 開発に苦労した背景が見えて、感慨深いです。(^^ゞ
2010年04月01日06時31分
“やまび”さん、いらっしゃい。^^ やまびさんにアップの約束をしてから撮り直しました。（笑 ぎっしり度もさることながら、 大きなカプラがあったことと、配線の太さに驚きました。 たかだか３Vの電源を使用する機器とは思えません。 最近は自動車の電子部品もフレキシブル基板ではないですか？ 左側の電池室はピントが来ていません、 ピント位置はオートフォーカスアクチュエータ付近です。
2010年04月01日09時52分
“Tate”さん、コメントありがとうございます。 洗練されていない回路構成、同感ですね。^^ 正にそんな印象を受けました。 1999年、デジカメが普及し始めの頃ですよね。 まだメーカー希望価格があった頃で、七万いくらだったか？ 実売五万ほどだった記憶があります。 この手作り風な内蔵、気に入っていただけましたか？（笑
2010年04月01日10時00分
“フリーザ”さん、コメントありがとうございます。 デジカメの恥ずかしい姿です。（笑 フリーザさんのブツ撮りに比べられると恥ずかしい写真ですが、 被写体本意と言うことで……(^_^; だれか最新のデジカメの中身、撮ってくれないですかねー。
2010年04月01日10時03分
“縄文じいさん”さん、コメントありがとうございます。 古い機器と言うこともあるのかも知れないですが、ぎっしりですね。 一眼はレンズ外して、ミラーアップすればCCDも見えるし、 どうでしょう？、案外つまらないんじゃないですかね。
2010年04月01日10時07分
“VOL”さん、コメントありがとうございます。 お詳しいですねー。^^ そうですね、10年以上も前の機器ですから、 今ならワンチップ化したものがいっぱいあるでしょうね。 こんな太い配線をハンダ付けなんてのも無くなり、 フレキシブル基板でスマートに、ですよね。 確かにシールドが物々しい感じを醸し出していますね。
2010年04月01日10時12分
今度はデジカメですか！！あられもないカメラの裸体・・・。面白いですね^^ ほぼ、10年前のデジカメですか。あの当時は凄く高かったなぁ・・・。今では、型落ちならビックリするような値段ですものね！！ メカニカルな姿なかなか素敵です！！
2010年04月01日22時08分
“cobain”さん、お付き合いありがとうございます。 10年前は200万画素が5万円、今なら1200万画素が9,800円。 今のものは裸にしてもシンプルなんでしょうね、きっと。
2010年04月01日23時19分
“taromatu”さん、コメントありがとうございます。 正直な話、基板の数がこんなに多いとは思っていませんでした。 この頃のデジカメは消費電力も多かったですが、 この内臓ならそうだろうなという気もしてしまいます。
2010年04月01日23時23分
ついにやっちゃいましたね^^ デジカメ！ 1997年発売のオリンパスのC-820L 81万画素超高精細CCD 持ってますが脱がすこと できましぇ〜ん（笑 やっぱり密度濃いですね^^
2010年04月02日06時37分
“taka4465”さん、いつもお越し頂きありがとうございます。 これは一部の方のリクエストにお答えして、やむなく脱がしました。（笑 それだけの写真です。（爆
2010年04月02日09時19分
“りあす”さん、コメントありがとうございます。 1997年のC-820L、調べました。 高級コンパクトデジカメだったようですね。 液晶など2inchと大きく、このカメラの1.8inchを超えていましたね。 画素数の方はこのころからどんどん増え始めましたよね。 それは脱がさなくても良いでしょう。 最近の機種を脱がして欲しい。（笑
2010年04月02日09時28分
“Assam”さん、コメントありがとうございます。 なんだか部品がぎっしりといった感じですね。（笑 Assamさんはねじ回しなどにはあまり興味のない方ですか。 優しいご配慮にデジカメに成り代わり御礼申し上げます。 エアーパッキン（俗に言うプチプチ）の袋に入れて上げましたので寒くないはずです。^^
2010年04月02日21時56分
“ひろぶぅ”さん、コメントありがとうございます。 このレンズの奥に潜むCCDが結像した画を電気信号に変えて……、 とにかくスゴイですけど、^^ いかにも電気製品という感じがしますね。
2010年04月02日22時00分
“ppuw”さん、コメントありがとうございます。 前回は写ルンですを剥きました。 基本的に同じものはアップしない方針なんですが、リクエストにお答えしました。 この写真に格調はないでしょう。（笑 見習ったりしない方が良いと思います。^^
2010年04月03日08時39分
“やまび”さん、興味を持ってくれてありがとうございます。 これ以上分解すると何がなんだか解らない写真になると思ってこれをupしたんですが、 さらに、それこそCCDが顔を出すところまで進めても良いですよ。（笑
2010年04月03日08時44分
太い配線に痺れますね^^ バラしは、男のロマンです^^ なかなか勇気がいりますけどね〜 電子機器なんだというのがよくわかります。 前回の写るんですのバラし写真に続き 貴重な作品です！
2010年04月03日08時58分
“タイ象”さん、勇気をありがとうございます。 こんな写真で良いのか、とへこみかけていたところでした。（笑 ホント、無駄に部品点数が多い印象でした。 配線の太さとカプラの大きさ、シールドにアース線のハンダ付け、 現行機ではこんなことはないですよねー、きっと……。
2010年04月03日09時19分
エプソンCP-800、懐かしいですね♪ 確か・・・200万画素時代のデジカメと記憶しています。 値段も今のデジイチぐらいではなかったでしょうか・・・・ 10年の進歩ってスゴイものですね！ 配線の太さとコンデンサの大きさに時代を感じます。
2010年04月04日20時54分
“kaiのpapa”さん、のリクエストでした。（笑 アースの重要性は判りますが、電源系と思われる配線も太いですよね。 まあ、今はこんなことないと思いますよ。
2010年04月05日10時02分
“TR3 PG”さん、ホントに沢山のコメントありがとうございます。 そうです200万画素です、値段は実売五万円でした。 今なら安いデジイチが買えます。 今ならフレキシブル基板に豆粒のようなコンデンサですよね。（笑
2010年04月05日10時05分
男は皆脱がすのが好きなようで、こんなに集まってきている（自分もですが^^） 面白い物見せていただきました。同じ趣味を持っているのでニヤニヤです。 実はもう10年以上前のSONYの8㎜ビデオカメラが壊れたまま押入れに眠っていて これをいつやろうかとウズウズしてるところなんです。 これはビデオテープの駆動部分、ズーム機構が中々複雑で（以前にこの前機種をばらした経験から^^） 手応えがありそうです。 そうだ、これから更に解体を進めていただいて、それをあと19枚撮って、ギャラリーにしちゃいましょう（煽ってどうする^^）
2010年04月06日15時19分
“COOPER 1”さん、コメントありがとうございます。 クックック、このコメントを読みながらニヤニヤでした。（笑 卓上型のVTRはバラバラにしたことがありますが、ハンディカメラは小さくて大変そうですね。^^ 期待してます。 さて、このデジカメに更に解体の要請があったのですが、どう撮ろうか考えていました。 ギャラリーがありましたねー、それも良い案だとは思うのですが……。 いけないいけない煽られそうになった。（笑
2010年04月06日16時56分
このコンデンサーはストロボチャージ用ですね 結構大電力が必要ですから大きい、 映るんですの解剖写真見るとストロボユニットの後ろにやはり横に長いのが付いてますね。 なんて、こういうの見始めると止まらなくなる^^
2010年04月06日17時37分
“COOPER 1”さん、どうも、そうですねきっと。 写るんですの方がスマートな付け方に見えますが、 場所的に余裕があるからでしょうか。 確かに分解するとリード線の行き先など気になって追ってしまいますよね。（笑
2010年04月06日18時38分
“よんだぶ”さん、コメントありがとうございます。 中を覗いたコンデジが数台ですか！ わたくし、リクエストにお応えするのにやっと工面した一台なのに……。（笑 たしかにこの時代、ノイズ対策のシールドやアース線が目立ちますが、 今なら、ペナペナのフレキシブル基板でスッキリしたものでしょうね。
2010年04月10日09時12分
やまびさん、もうちょっと待って下さいね。^^ ケーブルレリーズも買ってきて、準備万端なんですが、 どの様な表現にしようか考えています。 それ以前に、今は春物が忙しくて……。
2010年04月11日00時47分
“日吉丸”さん、コメントありがとうございます。 日吉丸さんはねじ回しは持たない人ですか？^^ これは分解するだけですので気が楽な事でした。（笑 わたくしは子供の頃から半田ごてを持つ人でしたから、 ネジを外すだけなら朝飯前といいますか……。（笑 ご訪問ありがとうございます。
2010年07月12日19時09分
