①参考になれば(=^・^=)
J
B
人と写真をつなぐ場所

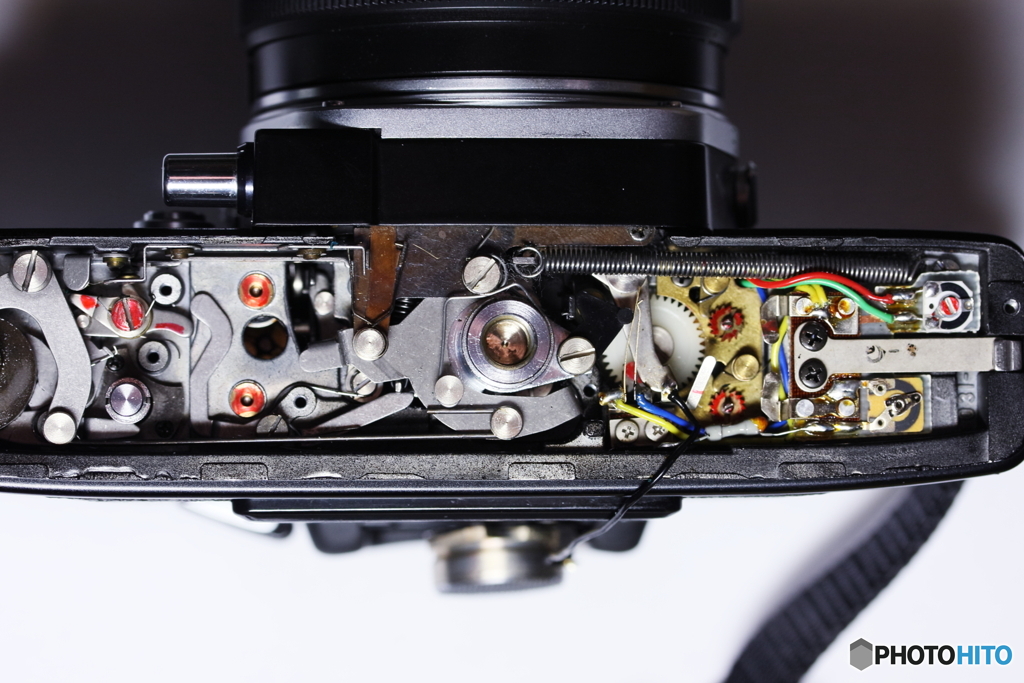

興味の無い方はスルーして下さいね(=^・^=) ミノルタSRT₋SUPER（＊シャッターチャージ状態）ボトムカバーを外しさらに電池室を外した写真です<(_ _)>このカメラは1966年発売のミノルタSR-T101（＊正式名称では数字をワン・オー・ワンと読むそうです）の小規模マイナーチェンジ版ですので基本構造は変わりません<(_ _)>ポイント部分を赤マーカーペンで印を付けコメント欄でカメラ通のマネキーが説明します(=^・^=) ご覧いただき有難うございます<(_ _)>
③先幕/後幕テンション調整ネジ 中央部より右 金色の台座にギザギザネジ2個見えます<(_ _)>写真上は後幕 下は先幕調整ねじです<(_ _)> この軸には反時計回りテンションが掛かっています<(_ _)>不用意に軸が回転しないため「かぎ爪」が見えます<(_ _)>テンションを上げるときは このギザギザをマイナスドライバー反時計回り回しますと「かぎ爪」カチッ.カチッと自動で動いて反転しません<(_ _)>しかしです テンションを下げる場合は2本のマイナスドライバーを使って作業しないと「かぎ爪」が動いた瞬間ギューンと音がして時計回りに一気に軸は回転(⊙_⊙;)テンションOFF状態になりますo((⊙﹏⊙))o. ④露出計表示メーター可変抵抗 最後に右端上に見えるマイナスネジ（赤と緑のリード線先端ネジ）は普段動かしませんが ファインダー内追針式露出メーター調整ねじです<(_ _)> 長文にお付き合い頂き誠に有難うございます<(_ _)>
2026年01月09日01時56分
こうなっているんですね。解体新書、ありがとうございます。 ニゲルおじさんさんは中古カメラ整備屋さんの仕事を始めて はいかかでしょうか？(笑)
2026年01月08日21時59分
Winter loverさん^0^こんばんは<(_ _)> お褒めのコメント有難うございます<(_ _)> 商売したら 楽しみが苦しみに(__) 直して当たり前の世界はイヤです！ 直らないカメラの方が断然多いんですよ(=^・^=) コメント有難うございます<(_ _)>
2026年01月08日22時22分
二ゲルおじさんさん そうですよね。楽しみが苦しみに･･･。仰るとおりです。余計な事を言ってしまい 申し訳ございませんでした。ご容赦ください<(_ _)>
2026年01月08日22時39分
Winter loverさん^0^ まったく余計なことでは有りませんよ(=^・^=)褒めて頂いたんですから^0^ お気遣い頂き恐縮してます(__) コメント有難うございます<(_ _)>
2026年01月09日01時44分
杏仁豆腐Ⅱさん^0^こんにちは<(_ _)>コメント有難うございます<(_ _)> はい 仰る通りです<(_ _)>このマニュアル機時代までは「精密機械」電子部品を取り入れたカメラは「白物家電」の範疇でしょうか 便利さ＆万能性追求すると今現在のミラーレスへ何でしょうね^0^ 本日杏仁豆腐Ⅱさんご投稿「BAR」はいつもながらの渋さに加え チルトレンズの不思議なボケ具合いが加味され 見事な出来栄えです(●'◡'●) 今度爪を切られた時捨てないで郵送頂ければ 私煎じて飲みま～す＼^0^／写真上手くなるかもです(=^・^=) いつもご覧いただき有難うございます<(_ _)>
2026年01月09日13時38分
AHIROⅡさん^0^こんにちは<(_ _)>コメント有難うございます<(_ _)> はいはい^0^私も経験ありま～す＼^0^／もっと簡単な作りにして～╰（‵□′）╯と絶叫したことも<( _ _ )> いつもご覧いただき有難うございます<(_ _)>
2026年01月09日14時19分
METALLICBLUE
自然堂哲
基線長
hatto
Kitami
ikkun
れもんの木
遠離（ONLY)
二ゲルおじさん
①自動シャッターレリーズON/OFFネジ 最左に110度くらいの角度で左右に羽根を広げたようなマイナスネジ^0^ 現在シャッターチャージの状態でシャッター切れます そしてシャッターを切りますとこの羽根は時計回り30度ほど回転してレリーズロックが掛かり 再びフィルムを巻き上げると またこの写真の状態に戻ります<(_ _)> 一見便利良く見えますが この機構は曲者でしばらくカメラを使用しないと この羽根は油切れを起こし固着してしまうんです(__) この羽根が動く場合はそのまま 不動明王の場合は少しネジを緩めて注油（＊注油後ネジ締め忘れずに）して下さいね(=^・^=) ②先幕/後幕テンション軸受け 次に上下◎2個が見えますよね(=^・^=)この◎は電池室を外さないと見えません<(_ _)>上が後幕 下が先幕 中心部に少量注油すると布幕の動き良くなります＼^0^／注油し過ぎると布幕は滑りシャッターを切った時チュンと悲しい声を上げますので注意して下さいね<(_ _)>
